旁壓荷重傳感器的詳細介紹

旁壓荷重傳感器，作為一種專門用于測量鋼絲繩或柔性繩索張力的設備，在工業自動化和力學測試領域具有廣泛的應用。以下是對旁壓荷重傳感器的詳細介紹：

一、結構特點

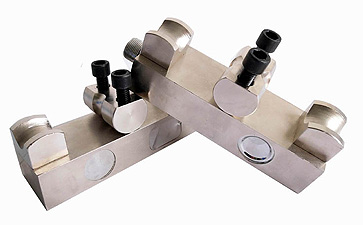

旁壓荷重傳感器，如PY旁壓式張力傳感器，通常采用雙孔剪切梁結構設計。這種結構使得傳感器在安裝和使用過程中具有安裝簡單、操作方便、維修容易等優點。同時，傳感器中間是一個緊固件，兩端分別是鋼絲繩的繩槽，當起吊重物時，鋼絲繩受力，兩端的繩槽會對中間的緊固件形成一個向外的張力，傳感器因此產生形變，從而輸出相應的模擬數據，以檢測當前的受力情況。

二、工作原理

旁壓荷重傳感器的工作原理基于應變片測量技術。當鋼絲繩受到拉力時，傳感器內部的應變片會發生形變，導致電阻值發生變化。通過測量這個電阻值的變化，并將其轉換為電信號輸出，就可以實現對鋼絲繩張力的精確測量。

三、性能參數

旁壓荷重傳感器具有一系列關鍵的性能參數，這些參數對于評估其性能至關重要。以下是一些常見的性能參數：

?靈敏度?：表示傳感器對張力變化的敏感程度。高靈敏度意味著傳感器能夠更精確地捕捉到微小的張力變化。

?非線性?：表示傳感器輸出信號與張力之間的非線性程度。低非線性意味著傳感器的輸出信號更接近真實的張力值。

?重復性?：表示傳感器在相同條件下多次測量同一張力時所得結果的一致性程度。高重復性意味著傳感器的測量結果更加可靠。

四、應用場景

旁壓荷重傳感器廣泛應用于各種需要測量鋼絲繩或柔性繩索張力的場合。例如：

?起重機械?：在起重機械中，傳感器可以用于監測吊鉤的荷載，確保起重作業的安全。

?自動化生產線?：在自動化生產線上，傳感器可以用于檢測機械臂的抓取力，實現精確的力控操作。

?車輛測試?：在車輛測試中，傳感器可以測量車輪受到的地面反作用力，為車輛性能評估提供關鍵數據。

五、選型與安裝

在選型旁壓荷重傳感器時，需要考慮以下因素：

?安裝位置?：傳感器應安裝在鋼絲繩的固定端或定滑輪附近，確保測量準確。

?鋼絲繩直徑?：提供鋼絲繩的直徑信息，以確認相應量程的傳感器是否可安裝。

?滑輪倍率?：提供滑輪倍率信息，以與起升機構總噸位一起確認傳感器的量程。

在安裝傳感器時，需要遵循一定的原則。例如，應選擇合適的安裝位置，確保傳感器與鋼絲繩緊密接觸；避免將傳感器安裝在易受沖擊或振動的位置；定期對傳感器進行維護和校準等。

綜上所述，旁壓荷重傳感器是一種高精度、高穩定性的測量裝置。通過合理選擇和使用傳感器，我們可以實現對鋼絲繩或柔性繩索張力的精確測量和控制，為設備的安全運行和性能優化提供有力支持。
